Carro Armato M13/40, M14/41

Italienische mittlere Panzer Carro Armato M13/40 und M14/41.
Geschichte, Entwicklung, Einsatz, Spezifikationen, Statistiken, Bilder und 3d-Modell.

Carro Armato M13/40

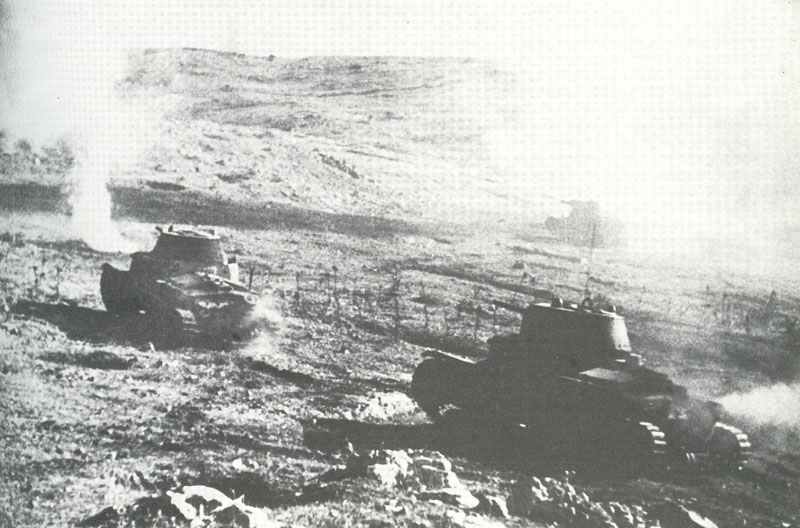

Carro Armato M13/40 in Nordafrika.

Carro Armato M14/41, M13/40
Typ: italienische mittlere Panzer.

Geschichte:

Der Carro Armato M13/40 war der Nachfolger des M11/39 (nur 100 Stück gebaut) und wurde für das italienische Heer im Januar 1940 bestellt und war von September des Jahres an in Nordafrika und kurz darauf in Griechenland im Einsatz.

Für den Carro Armato M13/40 wurde das Laufwerk des M11/39 beibehalten, doch wurde die Wanne umkonstruiert. Die Hauptbewaffnung bestand aus einer im Turm montierten 47-mm-Kanone mit einem Höhenrichtbereich von -10° bis + 20°. Achsen parallel dazu war ein 8-mm-MG montiert. Die gleiche Waffe diente auch als Flak-MG. Auf der rechten Seite der Wannenvorderseite waren zwei weitere 8-mm-MG untergebracht. Für die Kanone konnten 104 Schuss, für die MG 3048 Schuss mitgeführt werden. Die Wanne war genietet und hatte eine Stärke von 6 bis 42 mm. Der Fahrer und der Bug-MG-Schütze saßen vorn, Kommandant und Ladeschütze im Turm. Der Kommandant hatte zusätzlich auch die Aufgabe des Richtschützen für die Kanone zu übernehmen. Das Laufwerk bestand aus vier Laufrollenpaaren an Schwingachsen, die durch Blattfedern abgefedert waren. Das Triebrad war vorn, das Leitrad hinten. Die Kette lief über drei Stützrollen zurück.

Der M13/40 wurde vor allem in Nordafrika eingesetzt, wobei man feststellte, dass er sehr Pannen-anfällig war, weil er nicht für den Wüsteneinsatz konstruiert war. Außerdem fing der Panzer leicht Feuer, wenn er von Panzerabwehrgeschossen getroffen wurde.

Der Carro Armato M13/40 wurde von Ansaldo-Fossati in einer monatlichen Stückzahl zwischen 60 und 70 Fahrzeugen in den Jahren 1940 und 1942 hergestellt, insgesamt 799 Stück.

Dem M13/40 folgte in der Serie der Carro Armato M14/41 mit einem stärkeren Motor von 145 PS und Luftfiltern für den Wüsteneinsatz.
Das letzte Modell dieser Serie war der Carro Armato M15/42, der ab 1943 eingesetzt wurde. Er hatte eine etwas längere Wanne als der Vorgänger und einen 8-Zylinder-Benzinmotor von 192 PS, der ihm eine Straßenhöchstgeschwindigkeit von 40 km/h verlieh. Außerdem war er etwas stärker gepanzert und mit einer längeren Kanone bewaffnet.

Bei Ansaldo-Fossati wurden folgende Stückzahlen gebaut: M 13/40: 799, M 14/41: 1103, M 15/42 mindestens 140.
Die Carro Armato M13/40 und M14/41 waren die bedeutendsten italienischen Panzerkampfwagen im Zweiten Weltkrieg und wurden in Nordafrika, Griechenland und Jugoslawien eingesetzt.

Benutzer: Italien, Deutschland (22 Carro Armato M13/40 und ein M14/41 nach der italienischen Kapitulation erbeutet und vor allem bei der SS-Gebirgsdivision Prinz Eugen eingesetzt).


Animation 3d-Modell Carro Armato M13/40


Spezifikationen Carro Armato M13/40

Spezifikationen:

Carro Armato M13/40 Spezifikation
TypMittlerer Kampfpanzer
Antrieb8-Zylinder-Dieselmotor SPA 8 TM40 mit 125 PS bei 1800 U/min
Getriebe 4 Vorwärts-, 1 Rückwärtsgang
Besatzung insg.4
Turm-Besatzung 2 (Kommandant ist gleichzeitig auch Richtschütze)
Länge 4,92 m
Breite 2,23 m
Höhe 2,39 m
Gewicht14 t
Straßengeschwindigkeit32 km/h
Geländegeschwindigkeit?
Verbrauch/100 km Straße ca. 90 Liter
Kraftstoffvorrat180 Liter
Straßen-Fahrbereich200 km
Gelände-Fahrbereich?
Kletterfähigkeit 0,80 m
Grabenüberschreitung 2,10 m
Watfähigkeit 1,00 m
Wendekreis?
Steigfähigkeit70 °

Panzerung:

Carro Armato M13/40mmWinkel
Turm Vorn3716 °
Turm Seite2522 °
Turm Hinten2522 °
Turm Oben1485 °
Aufbau Vorn3011 °
Aufbau Seite2590 °
Aufbau Hinten1490 °
Aufbau Oben1490°
Wanne Vorn30rund
Wanne Seite250 °
Wanne Hinten2520 °
Wanne Unten690 °
Geschütz-Mantel37rund

Bewaffnung und Ausrüstung:

Carro Armato M13/40 Spezifikation
Hauptbewaffnung 4,7-cm Ansaldo 47/32-Kanone
Schuss104
Schwenkbereich 360° (manuell)
Höhenbereich -15° bis + 25°
Maximale Schußweite Sprenggranate 3.500 m, Panzergranante 1.000 m
Sekundärbewaffnung 1 x 8-mm Breda Model 38 MG mit 120 Schuß koaxial zur Kanone, 1 x 8-mm Breda Model 38 MG mit 120 Schuß auf dem Turmdach, 2 x 8-mm Breda Model 38 MGs mit 2.592 Schuß in der rechten vorderen Wanne (Schwenkbereich 28°links bis 28 °rechts, Höhenbereich -15° bis +23°)
Funkgerät Centro Radio, aber nur in wenigen
Zieloptik ?

Durchschlagskraft mm der Kanonen auf 30° Panzerplatte:

EntfernungPzgr
90 m55 mm
450 m43 mm
900 m29 mm
1.375 m23 mm
1.800 m-
Mündungsgeschwindigkeit610 m/s
Granatgewicht 1,47 kg

Herstellung:

Carro Armato Angaben
Produktion M13/40 von Juni 1940 bis Jahresende sowie in 1942, M14/41 von Mitte 1941, Nachfolger M15/42 mit längerer Kanone von März 1943 bis zur italienischen Kapitulation im September 1943 (letzte 28 Stück in 1944 für die deutschen Truppen fertiggebaut)
Ersteinsatz September/Oktober 1940 in Nordafrika, M14/41 von Ende 1942 in Tunesien
Stückpreis?
Stückzahl ca. 2.052 (799 M13/40, 1.103 M14/41, ca. 150 M15/42)

Einsatzstatistik für alle Carro Armato Versionen:

JahrBestandProduktionVerluste
vor 1939---
1939---
1940-235?
1941?376?
1942?852?
1943?561?
1944?28?
194568 (1.1.)-?
Insg.-2.052?
